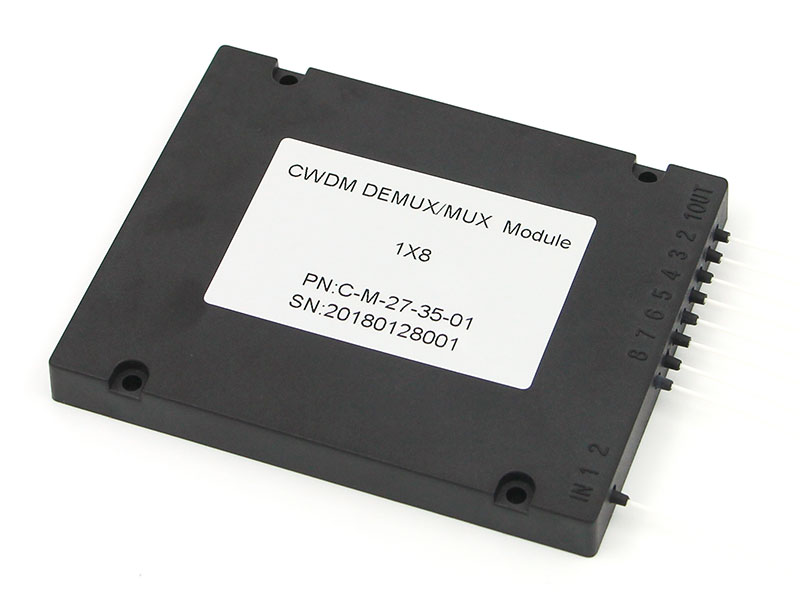

Multiplexor óptico CWDM Multiplexor óptico CWDM

El multiplexor óptico CWDM está desarrollado teniendo en cuenta el filtro de lámina delgada y micro-ópticas, lo que garantiza la banda de paso ancha, baja pérdida por inserción y perfecto aislamiento del canal, y excelente estabilidad y rendimiento.

Características
  • Pérdida por inserción ultra baja
  • Excelente aislamiento del canal
  • Gran capacidad de resistencia térmica
  • En conformidad a las normas RoHS
  • Sin pegamento epoxi en el camino óptico
Aplicaciones
  • Sistema Metro CWDM
  • Sistema Access CWDM
  • Red de empresa
  • Red CATV
Especificaciones
Parámetros Multiplexor y demultiplexor
Espacio del canal (nm) 20
Cantidad de canales 2CH 4CH 8CH 16CH
Longitud de onda central (nm) 1270~1610
Canal de banda de paso (@-0.5dB) (nm) +/-7.5
Tipo de fibra ITU-T G652D de 0.9mm en tubo holgado o personalizado
IL (dB) 0.9 1.5 2.4 3.5
Rizado de la banda de paso (dB) 0.5
Aislamiento (dB) Canal adyacente 30
Canal no adyacente 40
Puerto de actualización 13
PDL (dB) 0.2
PMD (ps) 0.1
RL (dB) 45
Direccionalidad (dB) 50
Potencia óptica máxima (mw) 500
Temperatura de operación (℃) -5~65
Temperatura de almacenamiento (℃) -40~85
Longitud de fibra (m) 0.6
Tipo de conector SC/PC,LC/PC o personalizado
Caja (mm) Montada en bastidor de 1u 19 pulgadas o personalizada
Guía para pedido
PD-CWDM Canales Tipo de jumper Conector Longitud de fibra
2CH B: 250um 0: cero 10:1.0m 15:1.5m
4CH 9: 900um 1: SC/UPC 18:Other 3:FC/UPC
8CH 8: otro 2: SC/APC 4:FC/APC 5:LC/UPC
16CH 6:LC/SPC 7:MU/UPC
Personalizado 16: otro
