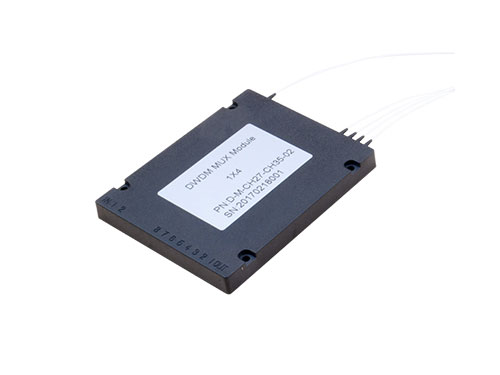

Multiplexor óptico DWDM

Multiplexor óptico DWDM

Los multiplexores ópticos DWDM admiten recorridos de miles de kilómetros sin necesidad de tener que agregar costosos regeneradores, ya que los sistemas DWDM ofrecen alta velocidad, mayor capacidad, y distancias más largas tanto en instalaciones nuevas como en actualizaciones de red existentes además de ser un requisito para la transmisión igual o superior a 100G. El DWDM se destaca por el uso de amplificadores ópticos los cuales son una solución rentable para amplificar un espectro completo de DWDM en largos períodos de atenuaciones y distancias. Los multiplexores ópticos de KOC se fabrican conforme a las normas RoHS, WEEE, Telcordia GR- 1221 y GR – 1209, lo que los hace aptos para diversos ambientes. Podemos personalizar los multiplexores DWDM según sus necesidades, y estos además pueden trabajar junto a otras unidades para formar un módulo o sistema completo.

Características
  • Gran variedad de longitudes de onda operativas.
  • Bajo índice de pérdida
  • Canales separados
  • Excelente estabilidad y rendimiento
  • Resistencia al choque
  • Sin pegamento en la superficie
Usos
  • Sistema de monitoreo
  • Sistema WDM
  • Módulo óptico láser
  • Amplificador óptico de alto rendimiento, banda de paso
  • Fibra óptica
Especificaciones
Parámetros   Especificación Unidad
Longitud de onda del canal Red ITU 100GHz Red ITU 200GHz nm
Espaciado del canal 100 200 GHz
Cantidad de canales Single 2 4 8 16 20 40 CH
Canal de banda de paso (@-0.5dB banda ancha) Min 0.125 0.25 mn
Pérdida por inserción Max < 1.1 1.3 2.2 3 4 4.2 4.5 dB
< 0.8
Aislamiento add o drop Min. >30 30 dB
Otro Min. >12 40 dB
Rizado en la banda de paso Max. 0.5 dB
Pérdida dependiente de polarización Max. 0.1 dB
Modo de dispersión de polarización Max. 0.1 ps
Direccionalidad Min. 50 dB
Pérdida de retorno Min 45 dB
Pérdida por inserción Estabilidad de la temperatura Max. 0.005 dB/℃
Deriva de longitud de onda de temperatura Max. 0.003 nm/℃
Manejo de potencia Max. 300 mW
Carga por tracción Max. 5 N
Tipo de Pigtail 0.9mm en tubo holgado blanco
Tipo de fibra SMF-28e
Largo de fibra ≥ 1.0 o a pedido m
Temperatura de operación -10 ~ 70 ℃
Temperatura de almacenamiento -40 ~ 85 ℃
Medidas del empaque 100X80×10 & 141X115X18&5.5*36 mm
Desde hace más de 15 años KOC Communication Company proporciona un amplio catálogo de hardware y componentes de red para telecomunicaciones. En nuestra fábrica contamos con equipamiento de última generación, y gracias a nuestras casi dos décadas de historia en manufactura, podemos proporcionarle cables, conectores, adaptadores, distribuidores y otros componentes para fibra óptica.
